موشک میان برد هوا به هوای R-27

چهارشنبه 26 شهریور 1399 07:35 ق.ظنویسنده : MOSTAFA .

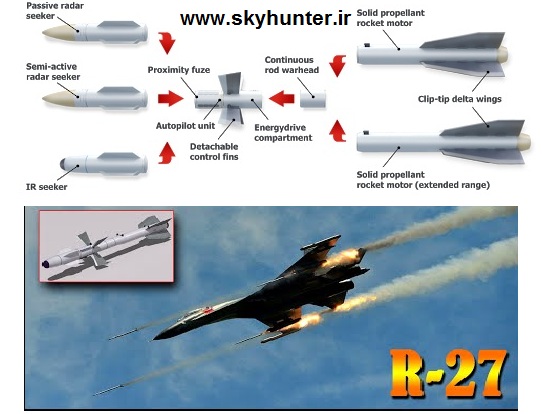

موشك هوا به هوای میان‏برد R-27 یكی از تسلیحات اصلی جنگندهء میگ-29 به شمار می‎‏رود. این موشك در سازمان ناتو با نام AA-10 ALAMO (آلامو) شناخته می‏شود. موشك R-27R یكی از گونه‏های R-27 است كه از نظر مشخصات فنی، بسیار به مشابه آمریكایی خود یعنی AIM-7M (اسپارو) شباهت داشته و برابری می‏كند، هرچند كه در بسیاری موارد (مانند برد بیشتر و سرجنگی قوی‏تر)، از رقیب آمریكایی خود برتر می‏باشد. پس از اتحاد آلمان، میگهای29 (آلمان‏شرقی) و تسلیحات مربوط به آنها در اختیار لوفت‏وافه (نیروی هوایی آلمان‏غربی) قرار گرفت. پس از این بود كه تسلیحات میگ29 و مشخصات رادار آن در اختیار ناتو و اسرائیل قرار گرفت. طراحی ماجولار نوع طراحی R-27 به گونه‏ای است كه از قطعات و بخش‏های مجزا ساخته شده است كه بر این پایه، گونه‏های مختلفی از موشكهای هوا به هوای روسی طراحی و توسعه یافته‏اند. در اتحاد شوروی، موشكهای بسیاری بر پایهء این موشك طراحی و ساخته شدند كه از هدفیابی حرارت موتور هواپیماها (Infrared Homing) یا هدفیابی نیمه فعال راداری (Semi-Active Radar Homing) یا هدفیابی تمام راداری (Active Radar Homing) بهره می‏بردند. مدل ALAMO-C یا R-27AE بردی حدود 130 كیلومتر دارد در حالی كه گونه‏های دیگر این موشك، بردی بین 70 تا 170 كیلومتر دارند. مدل AE و گونه دریاپایهء (Naval Version) آن یعنی EM (نوعی که بر علیه اهدافی که در سطح دریا پرواز می‏کنند) از آشیانه‏یاب فعال راداری بهره می‏گیرند. همچنین مدل R-27P موشکی است ضدرادار و بر علیه رادارهای پرنده مانند آواکس به کار می‏رود و مسیر خود را از طریق امواج رادار آواکس به دقت پیدا می‏کند. R-27 به طور استاندارد، موشكی میان برد است که نیاز به هدایت اولیه از سوی رادار هواپیمای شلیك كننده دارد. حدس زده می‏شود که موشک آلامو به سال 1985 به خدمت درآمده و بر روی جنگنده‏های نسل چهارم نظیر میگهای29 و سوخوهای27 (كه آن زمان جنگنده‏های تراز اول اتحاد شوروی محسوب می‏شدند) نصب شده است. R-27 می‏تواند در نبردهای نزدیك و سنگین هوایی یا نبردهای دوربرد هوایی كه هواپیمای دشمن دیده نمی‏شود (BVR) به كار رود. این موشک می‏تواند اهدافی را که از جهت‏های مختلف هوایی می‏آیند یا اهدافی را که در نزدیکی سطح زمین یا سطح دریا پرواز می‏کنند، در هر شرائط آب و هوایی، ساقط کند. همچنین می‏تواند بر ضد پرنده‏های بدون سرنشین یا موشکهای کروز نیز به کار رود. R-27R از جستجوگر (هدفیاب) نیمه‏فعال راداری بهره می‏گیرد. R-27R همچنین از یک رادار داخلی، یک فیوز مجاورتی و یک فیوز ضربه‏ای استفاده کرده و سرجنگی موشک، ضدصاعقه طراحی شده است. سیستم هدایت موشک تا رسیدن به هدف، در دو مرحله انجام می‏شود: 1- هدایت و اصلاح مسیر در ابتدای مسیر پروازی موشک 2- هدایت نهایی (هدفیابی دقیق یا Homing) البته هدایت موشک زمانی امکان‏پذیر می‏شود که هدف مورد نظر در برد رادار جنگنده قرار گرفته و رادار بتواند بر روی آن قفل شود. موشک به نحوی هدایت می‏شود که بهترین مسیر را جهت رسیدن به هدف و انجام مرحله آشیانه‏یابی دقیق و سپس انفجار فیوز مجاورتی، انجام دهد. این موشک همچنین قادر است هدف خود را از فریبنده‏هایی نظیر دود و حرارت فرعی (Decoys) ایجاد شده جهت انحرافش تشخیص داده و همچنین هنگامی که از برد رادار جنگندهء شلیک‏کننده نیز خارج می‏شود به حرکت در مسیر صحیح خود ادامه دهد. همچنین می‏تواند به اهدافی که در ارتفاع خیلی کم و خارج از زاویهء دید پرواز می‏کنند اصابت کند. این موشک یک کانارد (بالچه کوچک جلویی موشک) با طراحی آیرودینامیک، به همراه بالچه‏هایی آیرودینامیکی صلیب شکل در مرکز بدنهء خود دارد. سطوح کنترلی پروانه‏ای شکل به موشک این قدرت را می‏دهند که جهت حرکتش سمت چپ یا راست منحرف شود یا به سمت بالا و پائین به خوبی مانور نماید ضمن اینکه به پایداری موشک در حین این چرخشها کمک می‏نمایند. هر کدام از 4 سطح کنترلی نصب شده روی موشک، به یک پمپ هیدورلیکی مجهز هستند که این پمپ از روغن موجود در مخزن موشک برای تامین فشار هیدرولیکی مورد نیاز حرکت بالچه‏های کنترلی، نیروی مورد نیاز را فراهم می‏آورد. سطوح کنترلی درست بالای این سیستم هیدرولیک نصب شده‏اند و هنگامی که هدفیابی نهایی در دستور کار موشک شلیک شده قرار می‏گیرد، این سطوح توسط پمپ هیدرولیکی تغییر مسیر صحیح را به طوری که تعادل موشک برهم نخورد انجام می‏دهند. ایراد سیستم نیمه‏فعال راداری در هدف‏یاب‏های نیمه‏فعال راداری نظیر سیستم هدایتگر موشک اسپارو، رادار هواپیمای شلیک کنندهء موشک، باید تا زمان اصابت موشک شلیک شده به سمت هدف، روی هدف، قفل بماند و به همین دلیل، در طول این مدت، جنگنده دچار فلج تاکتیکی می‏شود و نمی‏تواند با اهداف دیگر هوایی درگیر شود. این مشکلی بود که برای جنگنده‏های F-4 در جنگ ویتنام هنگام شلیک موشک اسپارو پیش آمد و تعدادی از این هواپیماها به جهت قفل ماندن رادارشان بر روی هدف، خود طعمهء میگهای ویتنامی شدند. خصوصیات عملكرد: موشك هوا به هوا سازنده: ویمپل (Vympel) كشور سازنده: روسیه پیشرانه: راكت تک مرحله ای با سوخت جامد طول:3.7 متر قطر: 230 میلی متر برد: 184 كیلومتر سیستم هدایت: هدایت نیمه فعال راداری/حرارت یاب سرعت: 4 ماخ كلاهك: 39 كیلوگرمی پلتفورم : Su-27 / Su-30 / Su-32 / Su-34 / Su-35 / Su-37/Yak-
آخرین ویرایش: چهارشنبه 26 شهریور 1399 07:42 ق.ظ
